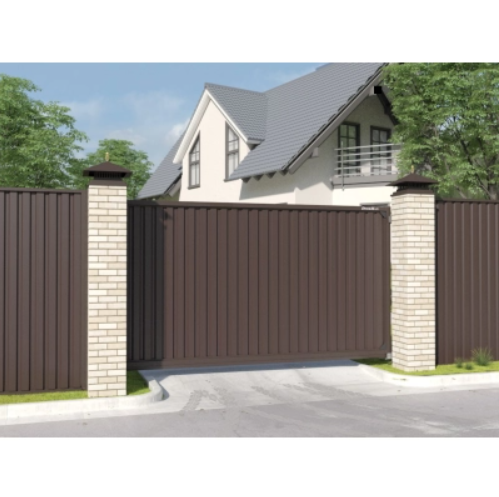

Откатные ворота применяются в частных и промышленных объектах благодаря удобству эксплуатации и экономии пространства. При выборе важно учитывать конструктивные особенности, материалы и условия эксплуатации.
Конструкция и принцип работы
Откатные ворота перемещаются вдоль забора или стены по направляющим. Основной элемент — несущая балка, по которой движется роликовая каретка. Длина балки обычно превышает ширину проема на 30–40 %. Это необходимо для устойчивости конструкции. Вес створки может достигать 400–600 кг для бытовых моделей и до 2 тонн для промышленных.
Существует три основных типа конструкций. Консольные ворота удерживаются на роликовых опорах и не касаются земли. Подвесные крепятся к верхней балке и применяются в производственных помещениях. Рельсовые перемещаются по нижнему рельсу, что требует регулярной очистки от грязи и снега.
Материалы изготовления
Каркас выполняется из стальной профильной трубы сечением 60×40 мм или 80×60 мм. Для промышленных объектов используют трубы 100×100 мм. Обшивка может быть из профнастила толщиной 0,5–0,7 мм, сэндвич-панелей толщиной 40–60 мм или металлических листов. Для повышения коррозионной стойкости применяется горячее цинкование или порошковая окраска.
Фурнитура и комплектующие
Ключевыми элементами являются роликовые опоры, направляющая балка, уловители и заглушки. Роликовые каретки изготавливаются из стали с подшипниками закрытого типа, рассчитанными на 50 000 циклов. Балка имеет толщину стенки 3,5–4 мм и выдерживает нагрузку до 800 кг. Верхний и нижний уловители фиксируют створку в закрытом положении, снижая нагрузку на ролики.
Автоматизация
Для удобства эксплуатации устанавливаются электроприводы. Мощность двигателя подбирается в зависимости от массы створки. Для ворот весом до 500 кг достаточно привода мощностью 300–400 Вт. Для промышленных конструкций применяются моторы 800–1200 Вт. Скорость перемещения створки составляет 10–15 м/мин. В комплект входят блок управления, пульт дистанционного управления и фотоэлементы безопасности.
Фундамент и монтаж
Для консольных ворот требуется фундамент под роликовые опоры. Его глубина обычно составляет 1,2–1,5 м, ширина — 0,5 м. Внутри закладывается швеллер №20 или №24, к которому привариваются закладные детали. Бетон марки М300 обеспечивает необходимую прочность. Время набора прочности бетона — не менее 28 суток.
Монтаж направляющей балки выполняется строго по уровню. Допустимое отклонение не превышает 2 мм на 1 м длины. Нарушение геометрии приводит к повышенному износу роликов.
Климатические особенности эксплуатации
В регионах с обильными осадками рекомендуется установка консольных ворот, так как они не имеют нижнего рельса. В условиях сильного ветра необходимо учитывать парусность полотна. Для снижения нагрузки используют решетчатые конструкции или перфорированные панели. В северных районах применяются морозостойкие смазки для подшипников, сохраняющие свойства при температуре до –50 °C.
Срок службы и обслуживание
Средний срок службы откатных ворот при правильной эксплуатации составляет 15–20 лет. Для продления ресурса необходимо смазывать роликовые опоры не реже одного раза в год. Автоматика требует профилактической проверки каждые 12 месяцев. При интенсивной эксплуатации рекомендуется замена подшипников через 7–10 лет.
